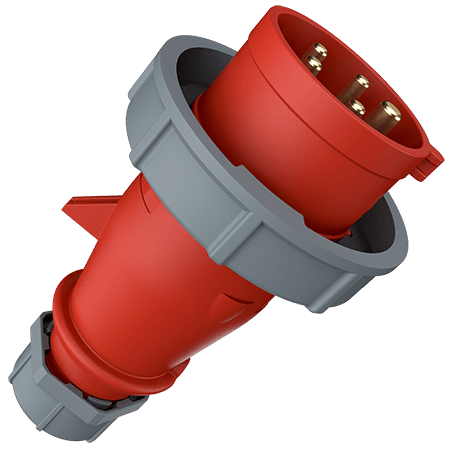

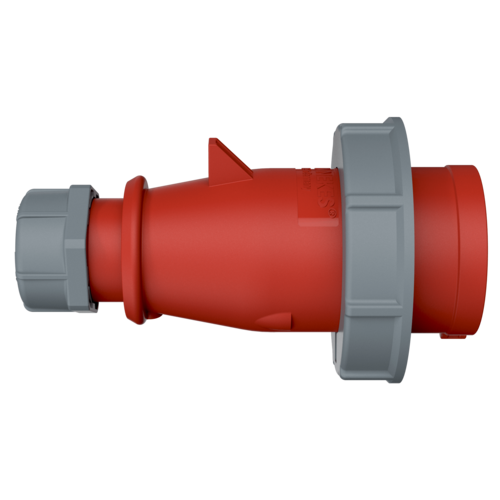

MENNEKES Ficha AM-TOP® 288
MENNEKES Ficha AM-TOP® 288 images3d

Ficha AM-TOP® 288

Ampere 16 A 32 A
Polos
Volt
Posição das horas
  • terminais de parafuso
  • corpo de uma só peça
  • bucim de cabo e vedação
  • alívio de tensão e proteção contra dobras de cabos
  • Nº da peça288
  • EAN4015394002000
  • Padrão Pacote. 10 Qtd.
Pode gerir os nossos produtos em várias listas na área da lista de compras/cesta de compras.
Dê um nome à nova lista
  • Insira um nome de lista
  • O nome da lista já existe
  • Insira um nome de lista válido

Especificações técnicas

Ficha AM-TOP® 288

Ampere 16 A
Polos 5 p
Volt 400 V
Posição das horas 6 h
Hertz 50-60 Hz
Tecnologia de ligação contacto roscado
Contacto padrão
Tipo de proteção IP67
Peso 206 g
Declaração de Conformidade VDE
CQC

Folhas de dados e downloads

Ficha AM-TOP® 288

Ficha de informação do produtoFicha AM-TOP® 288 PDF, 158 KB
Declaração do fabricanteFicha AM-TOP® 288 PDF, 53 KB
Dados CAD STPFicha AM-TOP® 288 ZIP, 1 MB
Dados CAD 3D DWGFicha AM-TOP® 288 ZIP, 3 MB
Instruções de montagem / Instruções de funcionamentoFicha AM-TOP® 288 PDF, 2 MB
Desenho dimensional - orientação verticalFicha AM-TOP® 288 PNG, 90 KB
Desenho dimensional - orientação horizontalFicha AM-TOP® 288 PNG, 91 KB
