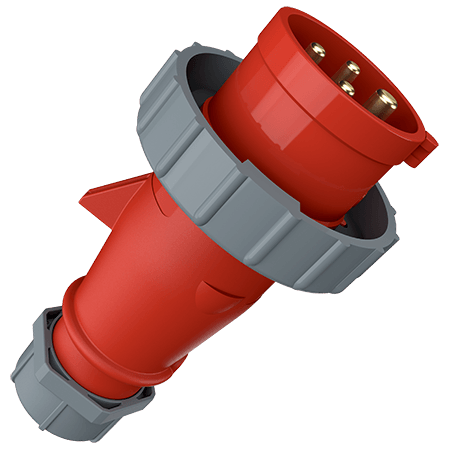

MENNEKES Ficha AM-TOP® 294

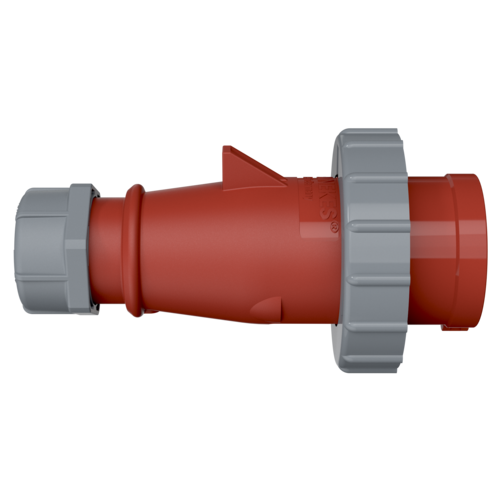

MENNEKES Ficha AM-TOP® 294 images3d

Ficha AM-TOP® 294

Ampere 16 A 32 A
Polos
Volt
Posição das horas
  • terminais de parafuso
  • corpo de uma só peça
  • bucim de cabo e vedação
  • alívio de tensão e proteção contra dobras de cabos
  • Nº da peça294
  • EAN4015394002079
  • Padrão Pacote. 10 Qtd.
Pode gerir os nossos produtos em várias listas na área da lista de compras/cesta de compras.
Dê um nome à nova lista
  • Insira um nome de lista
  • O nome da lista já existe
  • Insira um nome de lista válido

Especificações técnicas

Ficha AM-TOP® 294

Ampere 32 A
Polos 4 p
Volt 400 V
Posição das horas 6 h
Hertz 50-60 Hz
Tecnologia de ligação contacto roscado
Contacto padrão
Tipo de proteção IP67
Peso 313 g
Declaração de Conformidade VDE

Folhas de dados e downloads

Ficha AM-TOP® 294

Ficha de informação do produtoFicha AM-TOP® 294 PDF, 153 KB
Declaração do fabricanteFicha AM-TOP® 294 PDF, 37 KB
Dados CAD STPFicha AM-TOP® 294 ZIP, 1 MB
Dados CAD 3D DWGFicha AM-TOP® 294 ZIP, 3 MB
Instruções de montagem / Instruções de funcionamentoFicha AM-TOP® 294 PDF, 2 MB
Desenho dimensional - orientação verticalFicha AM-TOP® 294 PNG, 90 KB
Desenho dimensional - orientação horizontalFicha AM-TOP® 294 PNG, 91 KB

Directrizes

Ficha AM-TOP® 294

REACh
RoHS

Produtos apropriados

Ficha AM-TOP® 294 com IP67

MENNEKES Conector AM-TOP® 556

Conector AM-TOP®

Nº da peça 556

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Tomada de parede DUOi 5614406G

Tomada de parede DUOi

Nº da peça 5614406G

  • Tipo de proteção: IP67 / IP69
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Tomada de parede 9372

Tomada de parede

Nº da peça 9372

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais
MENNEKES Tomada de painel 1506

Tomada de painel

Nº da peça 1506

  • Tipo de proteção: IP67
  • Ampere: 32 A
  • Polos: 4 p
  • Volt: 400 V
  • Tecnologia de ligação: contacto roscado
mais

Acessórios apropriados

Ficha AM-TOP® 294

MENNEKES Tampa de proteção 40841

Tampa de proteção

Nº da peça 40841

para fichas e fichas fixas de parede e de painel à prova de água 32 A, 3 p + 4 p
