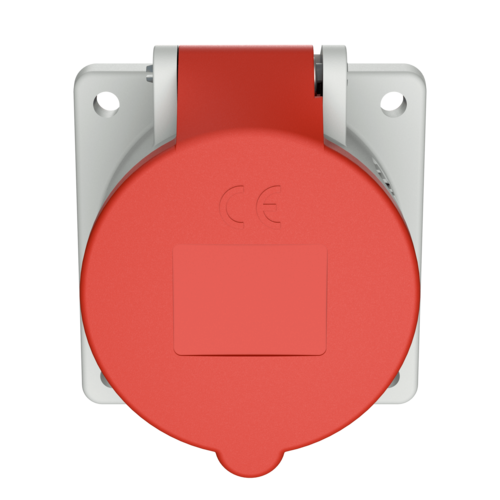

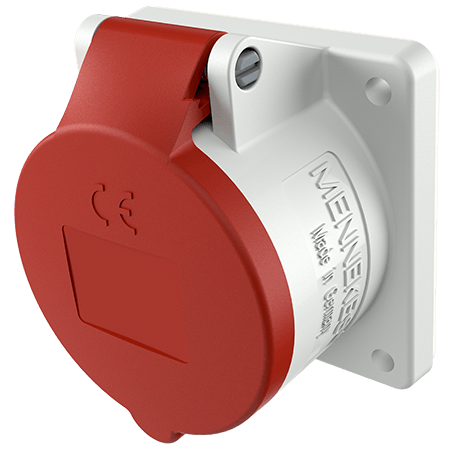

Tomada de painel 1385

Name: Tomada de painel
Brand: MENNEKES
SKU: 1385

Ampere 16 A 32 A

Polos

Volt

Posição das horas

terminais de parafuso

reta

Nº da peça1385
EAN4015394010098
Padrão Pacote. 10 Qtd.

Especificações técnicas

Tomada de painel 1385

Ampere	16 A
Polos	5 p
Volt	400 V
Posição das horas	6 h
Hertz	50-60 Hz
Tecnologia de ligação	contacto roscado
Contacto	padrão
Tipo de proteção	IP44
Flange	75x75 mm
Orifício de fixação	60x60 mm
Peso	184 g
Declaração de Conformidade	VDE

Desenho dimensional - orientação horizontal

Folhas de dados e downloads

Tomada de painel 1385

Ficha de informação do produtoTomada de painel 1385 PDF, 159 KB

Declaração do fabricanteTomada de painel 1385 PDF, 89 KB

Dados CAD STPTomada de painel 1385 ZIP, 757 KB

Dados CAD 3D DWGTomada de painel 1385 ZIP, 1 MB

Desenho dimensional - orientação verticalTomada de painel 1385 PNG, 45 KB

Desenho dimensional - orientação horizontalTomada de painel 1385 PNG, 45 KB

Directrizes

Tomada de painel 1385

REACh

RoHS

Acessórios apropriados

Tomada de painel 1385

Flange

Nº da peça 40102

para tomadas de painel: grupo de produtos 1056 (terminais de parafuso): todas de 16 A, 3 p até 5 p, bem como de 32 A, 5 p em formato especial (cf. tipo 1276) grupo de produtos 1134 (sem parafusos, TwinCONTACT): todas de 16 A, 3 p até 5 p

mais

Caixa de embutir

Nº da peça 40369

com acessórios, juntamente com o flange correspondente, adequada para montar uma tomada de painel de 16 A ou 32 A do grupo de produtos 1046, 1056, 1134 e 1136

mais

Flange

Nº da peça 41340

com junta para montagem de uma tomada de painel de 16 A ou 32 A dos grupos de produtos 1046, 1056, 1134 e 1136 numa caixa de instalação de embutir com o n.º de ref.ª 40369

mais
