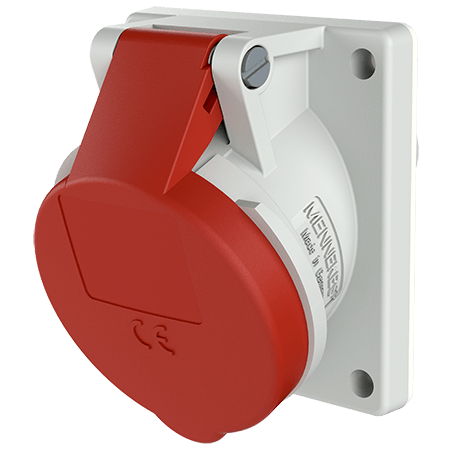

Tomada de painel 1500

Name: Tomada de painel
Brand: MENNEKES
SKU: 1500

Ampere 16 A 32 A

Polos

Volt

Posição das horas

terminais de parafuso
inclinação de 20°

tomadas opcionalmente equipadas com contacto auxiliar

Nº da peça1500
EAN4015394011620
Padrão Pacote. 10 Qtd.

Especificações técnicas

Tomada de painel 1500

Ampere	32 A
Polos	5 p
Volt	400 V
Posição das horas	6 h
Hertz	50-60 Hz
Tecnologia de ligação	contacto roscado
Contacto	padrão
Tipo de proteção	IP44
Flange	100x92 mm
Orifício de fixação	85x77 mm
Inclinação	20 °
Peso	288 g
Declaração de Conformidade	VDE

Desenho dimensional - orientação horizontal

Folhas de dados e downloads

Tomada de painel 1500

Ficha de informação do produtoTomada de painel 1500 PDF, 158 KB

Declaração do fabricanteTomada de painel 1500 PDF, 37 KB

Dados CAD STPTomada de painel 1500 ZIP, 879 KB

Dados CAD 3D DWGTomada de painel 1500 ZIP, 2 MB

Desenho dimensional - orientação verticalTomada de painel 1500 PNG, 49 KB

Desenho dimensional - orientação horizontalTomada de painel 1500 PNG, 49 KB

Directrizes

Tomada de painel 1500

REACh

RoHS

Produtos apropriados

Tomada de painel 1500 com IP44

Conector PowerTOP® Xtra com ErgoCONTACT®

Nº da peça 14520

Tipo de proteção: IP54
Ampere: 32 A
Polos: 5 p
Volt: 400 V
Tecnologia de ligação: Tecnologia de ligação roscada ErgoCONTACT®

mais

Ficha PowerTOP® Xtra com ErgoCONTACT®

Nº da peça 13520

Tipo de proteção: IP54
Ampere: 32 A
Polos: 5 p
Volt: 400 V
Tecnologia de ligação: Tecnologia de ligação roscada ErgoCONTACT®

mais

Acessórios apropriados

Tomada de painel 1500

Contacto auxiliar

Nº da peça 41000

para tomadas e tomadas de painel de 16 A e 32 A dos grupos de produtos 1018, 1019, 1041, 1049, 1132, 1141, 1146 e 1148, bem como de 32 A dos grupos de produtos 1044, 1048, 1133 e 1135, função: contacto bidirecional = NF/NA, potência de ligação: 16 A (indutiva 4 A), 250 V CA

mais
